DY-NHN耐火泥是一種含氧化硅的塑性耐火材料，在高溫金屬液的作用下生成獨特的SIC+C+SIO2玻璃化組織，此玻璃化組織表面光滑，金屬液表面的渣難以粘附，極易清除浮渣，有突出的抗表面剝落和抗侵蝕性能，可作為熱金屬傳輸設備的新材料和修補料。

適用范圍

普通沖天爐的筑爐材料；

各種鑄鐵、鋼水澆包，周轉包的修包材料及修補料；

水冷沖天爐出鐵口、電弧爐爐蓋和爐嘴的修補料；

無芯感應電爐爐領封口、出鐵口的筑爐材料和修補材料。

優點與特性

耐高溫，有優異的熱強度；

良好的保溫性能；

抗金屬和渣的侵蝕能力；

耐火泥表面的渣極易清理。

使用方便，可操作性強。

使用目的

盛裝優質，高溫的金屬液體.

抗侵蝕，浮渣少，提高鑄造產品的質量.

使用壽命長，成本減少.

提高工作效率，降低工人的勞動強度。

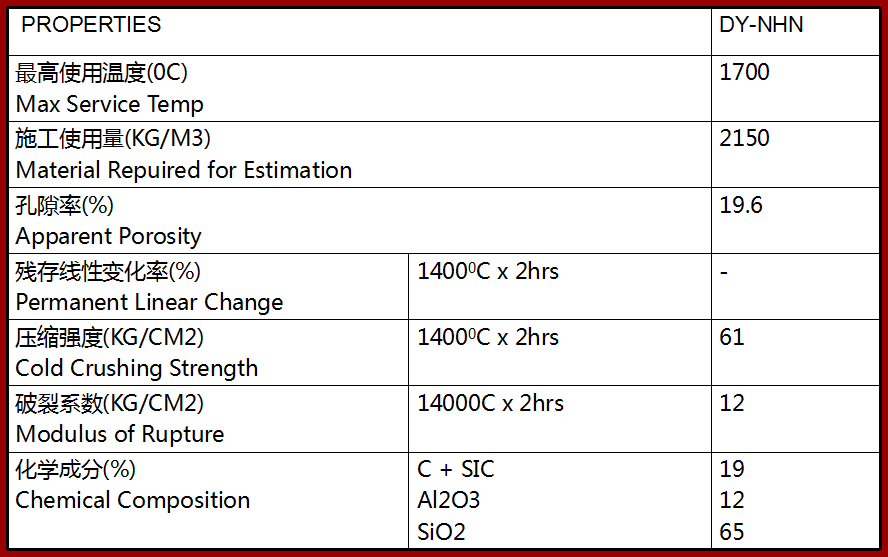

規格參數

品質特點

耐侵蝕性

使用時因表面的GLASS化現象和以耐侵蝕性非常好的SIC+C，SIO2體系的復合體為主成分，所以耐侵蝕性非常，現在不僅減少了侵蝕和附著物，而且可以很容易去除殘余鐵水和爐渣.

實用性

不必使用任何工具，可以在任何部位施工，而且對局部修補非常容易，所以有很好的實用性

安全性

由于選用了在熱的環境下有良好的安全性能的材料，所以在高溫下有很好的安全性.

施工要領

1.適用范圍

DY-NHN耐火土是高硅酸耐火爐壁修補料，采用了精選硅酸原料并加入特殊的無機化合物而制成，為方便使用將耐火泥裝入到塑料袋里后再用紙箱包裝.本施工要領書只適用在我司生產的DY-NHN上，根據現場的環境不同，要與我司的技術人員協商來改變施工工藝.

2.產品保管

1)因DY-NHN中含有特殊的無機化合物，與空氣接觸時會硬化，所以要在干燥的室內保管.

2)不要直接放置在地面上，要放在厚的紙板或木板上.

3)如要堆放在野外時要用防水布等遮蓋物來遮蓋.

3.施工方法

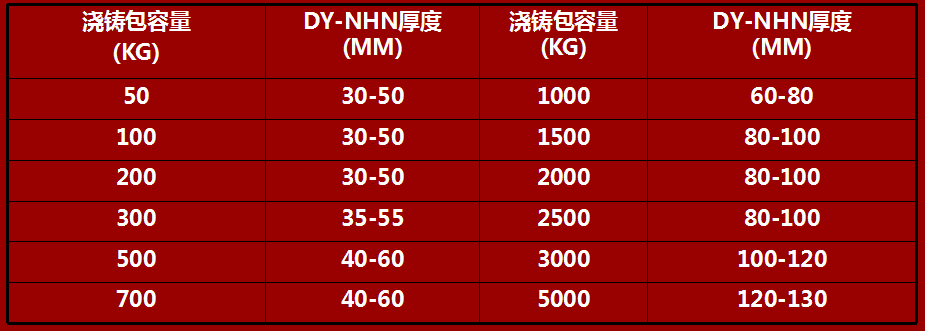

1)施工在澆包內壁時，DY-NHN的厚度根據澆鑄包的容量大小而不同，一般情況下500Kg的澆鑄包DY-NHN的厚度在40-60MM，如果DY-NHN的厚度太小，會使外層的鋼板有燒紅現象有可能會使金屬液滲出，所以薄弱地方是修補厚一點.

2)修補要領是先在將要修補的澆鑄包里用黏土或灰泥以適當的水來攪拌均勻后薄薄地涂抹在內壁上.之后用手取出適當量的DY-NHN直接涂掛在上面并用榔頭夯實；

如果耐火泥水分蒸發而硬化不好修補時，稍加水浸潤后就可以使用(但是不要用太多的水，會影響使用壽命)；

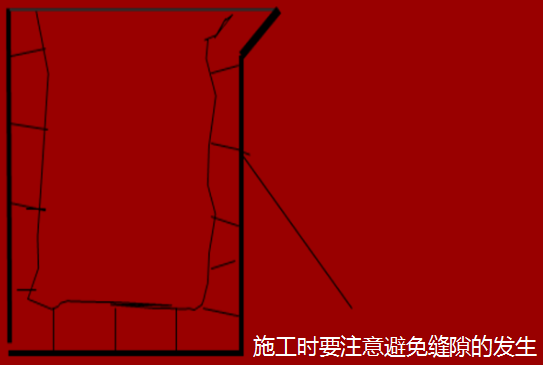

在修補時，耐火泥的連接處若有縫隙，會有金屬液滲出的危險，所以要充分地夯實.

4.烘干及升溫

1)澆包涂抹完DY-NHN后要充分預熱，首先用干燥的木材來徐徐干燥3--5個小時，之后用火爐或烤槍用小火烘烤，慢慢加大火力，直至烘干到DY-NHN耐火土成紅色時即可盛裝金屬液.按照這樣的烘烤工藝，會使澆包的使用壽命加長，所以即便是自然干燥也要用充分的時間來干燥.

在沒有充分的預熱下用火爐或烤槍急劇加熱時會使DY-NHN表面象面包狀向上膨脹，此現象是DY-NHN里面的水分因急劇膨脹而使已經GLASS化的表面拱出產生的，此現象雖仍可使用但會影響使用壽命.

所以在水份沒有去除之前要徐徐加熱，等到去除了70-80%后可快速加熱.

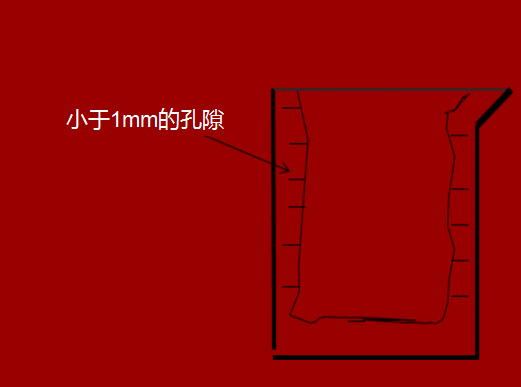

為了充分去除水份在澆鑄包的后面和前面用1MM左右的鐵絲來扎排氣孔，這樣可防止在烘干過程中表皮膨脹現象.

2)自然干燥時不用擔心因為DY-NHN的表面逐步GLASS化而出現裂紋.此裂紋用烤槍加熱到800℃以上時會粘合到一起，所以盛裝金屬液無任何問題，生產結束后由于澆鑄包的逐步冷卻也會產生裂紋，再使用時因加熱裂紋會重新粘合起來，所以再使用時無任何影響.

3)在使用過程中若發現澆鑄包外部鐵皮發紅，且有少量金屬液滲出，此時也可用上述同樣的方式來局部維修即可.

4)修補完剩余的DY-NHN，如果直接放置在空氣中會硬化，應把剩余的DY-NHN裝回到塑料袋里密封保存，以便下次使用.
